前言

从零开始学习ai文章系列计划是个人在《动手学深度学习》和《磨菇书》两本书的学习中的个人笔记，文章也会以课本中的章节分开，即每个章节一片笔记。我会尽量的把主要内容以及遇到的难点进行记录与解决，如果哪里有错误的欢迎指正。或者不清晰的可以直接查看原文部分。

《动手学深度学习》原文（课本）：https://tangshusen.me/Dive-into-DL-PyTorch/#/

《动手学深度学习》代码：https://github.com/ShusenTang/Dive-into-DL-PyTorch

（由于有时候公式太多，可能会直接贴图片）

在前面两节中，如果不裁剪梯度，模型将无法正常训练。为了深刻理解这一现象，本节将介绍循环神经网络中梯度的计算和存储方法，即通过时间反向传播（back-propagation through time）。

1.定义模型

简单起见，我们考虑一个无偏差项的循环神经网络，且激活函数为恒等映射（$ϕ(x)=x$ ）。

设时间步 t 的输入为单样本 $x_t$ ，标签为 $y_t$ 。

那么隐藏状态 $h_t$ 的计算表达式为 \[ h_t=W_{hx}x_t+W_{hh}h_{t-1} \] 其中 $W_{hx}$ 和 $W_{hh}$ 是隐藏层权重参数。

设输出层权重参数 $W_{qh}$ ，时间步 t 的输出层变量 $o_t$ 计算为 \[ o_t=W_{qh}h_t \] 设时间步 t 的损失为 $ℓ(o_t,y_t)$。时间步数为T的损失函数L定义为 \[ L=\frac {1} {T}\sum ^{T}_{t=1} {ℓ(o_t,y_t)} \] 我们将 L 称为有关给定时间步的数据样本的目标函数，并在本节后续讨论中简称为目标函数。

2.模型计算图

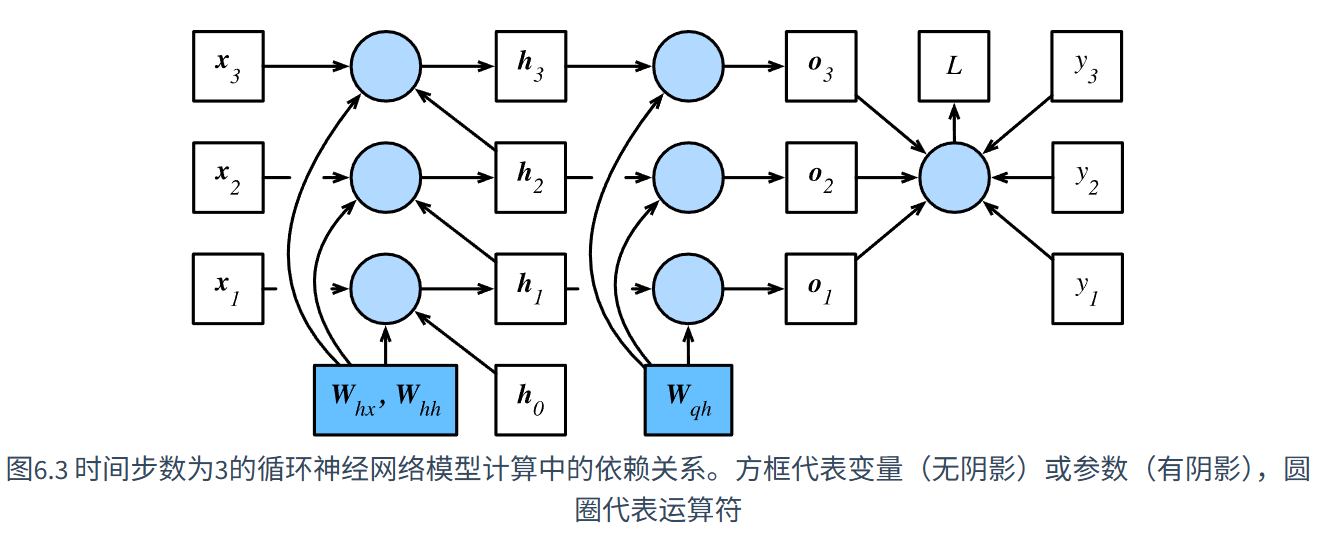

为了可视化循环神经网络中模型变量和参数在计算中的依赖关系，我们可以绘制模型计算图，如图6.3所示。

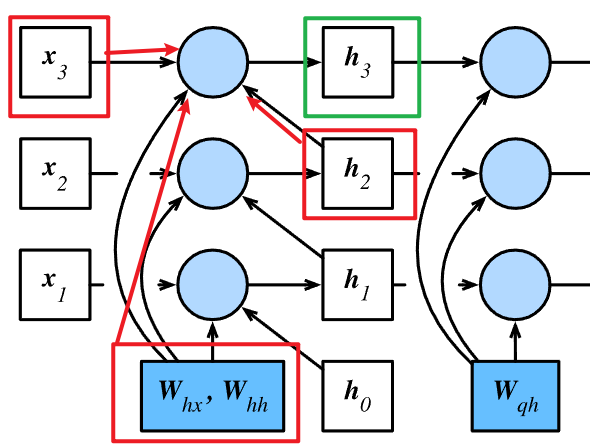

例如，时间步3的隐藏状态 $h_3$ 的计算依赖模型参数 $W_{hx}、W_{hh}$ 、上一时间步隐藏状态 $h_2$ 以及当前时间步输入 $x_3$ 。

3.方法

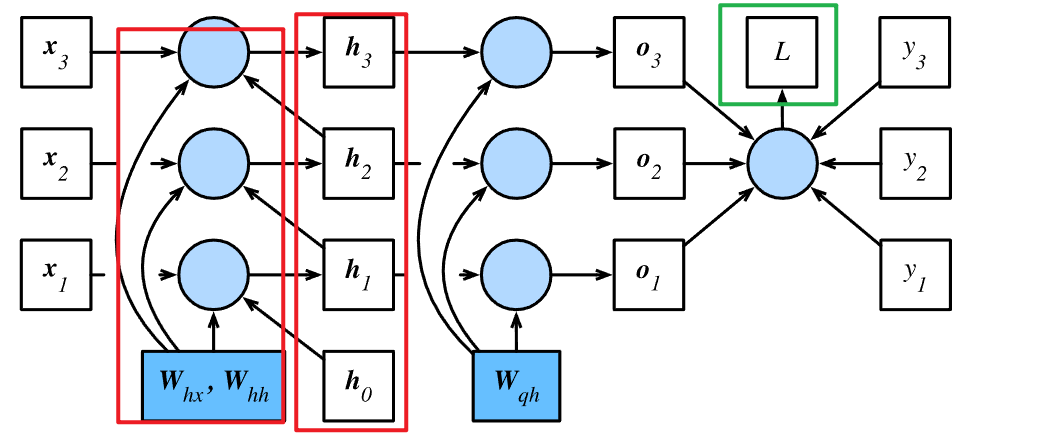

刚刚提到，图6.3中的模型的参数是 $W_{hx}, W_{hh}和 W_{qh}$。

与3.14节（正向传播、反向传播和计算图）中的类似，训练模型通常需要模型参数的梯度 $∂L/∂W_{hx}、∂L/∂W_{hh}、∂L/∂W_{qh}$ 。

根据图6.3中的依赖关系，我们可以按照其中箭头所指的反方向依次计算并存储梯度。为了表述方便，我们依然采用3.14节中表达链式法则的运算符prod。

首先，目标函数有关各时间步输出层变量的梯度 $∂L/∂o_t$ 很容易计算：

原式：$L=\frac {1} {T}\sum ^{T}_{t=1} {ℓ(o_t,y_t)}$

求导：$\frac{∂L}{∂o_t} = \frac{1}{T}\frac{ℓ(o_t,y_t)}{∂o_t}$

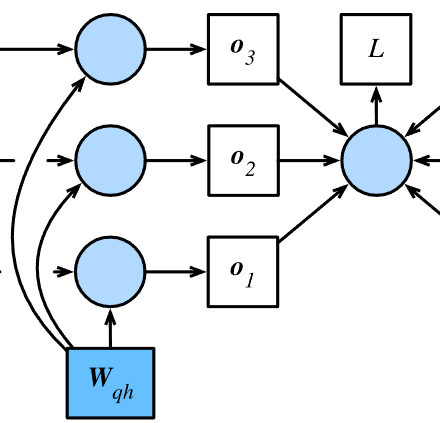

下面，我们可以计算目标函数有关模型参数 $W_{qh}$ 的梯度 $∂L/∂W_{qh}$ 。根据图6.3，L通过 $o_1,…,o_T$ 依赖$W_{qh}$ 。

依据链式法则，

原式：$L=\frac {1} {T}\sum ^{T}_{t=1} {ℓ(o_t,y_t)} \quad,o_t=W_{qh}h_t$

求导：$\frac{∂L}{∂W_{qh}} = \sum^T_{t=1}{prod(\frac{∂L}{∂o_t},\frac{∂o_t}{∂W_{qh}})}=\sum^T_{t=1}{\frac{∂L}{∂o_t}h_t^\intercal}$

在解决 L 对 $W_{hx}, W_{hh}$ 的导数前，我们我们注意到隐藏状态之间也存在依赖关系。

在图6.3中，L只通过 $o_T$ 依赖最终时间步T的隐藏状态$h_T$。因此，我们先计算目标函数有关最终时间步隐藏状态的梯度$∂L/∂h_{T}$ (本例中指的是图中的$h_3$ )

原式：$L=\frac {1} {T}\sum ^{T}_{t=1} {ℓ(o_t,y_t)} \quad,o_t=W_{qh}h_t$

仅第T时间步求导：$\frac{∂L}{∂h_{T}} = prod(\frac{∂L}{∂o_t},\frac{∂o_t}{∂h_{T}})=W_{qh}^\intercal\frac{∂L}{∂o_T}$

接下来对于时间步 t<T , 在图6.3中，L通过$h_{t+1} 和 o_t$依赖 $h_t$ 。依据链式法则，目标函数有关时间步t<T 的隐藏状态的梯度$∂L/∂h_t$ 需要按照时间步从大到小依次计算：

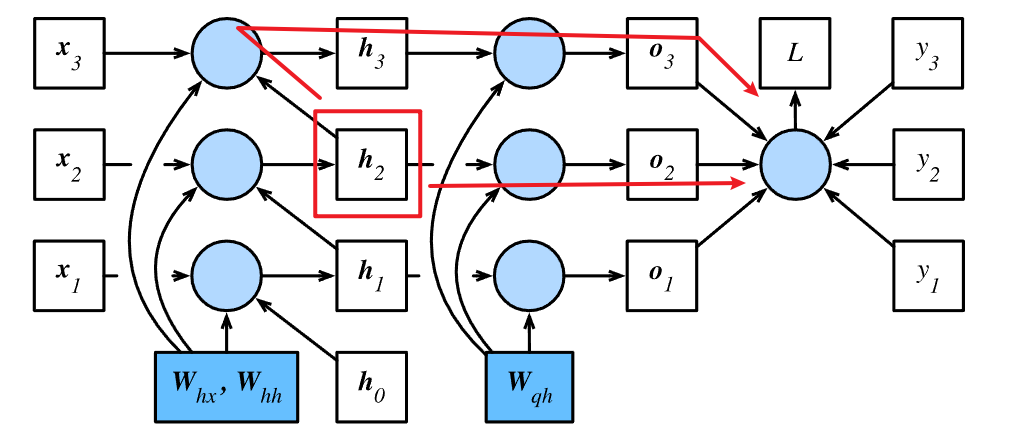

我们前面求了最近时间步t=3的导数 $∂L/∂h_3$ 后，我们求上一时间步t=2，从图中我们看到 $h_2$ 参与了2个计算过程（$o_3与o_2$），这两与L的关系是加和的，$L=\frac {1} {T}\sum ^{T}_{t=1} {ℓ(o_t,y_t)}$，因此求$h_2$的偏导时，我们得到 \[ \frac{∂L}{∂h_{2}} =\frac{∂L}{∂h_{3}}\frac{∂h_3}{∂h_{2}} + \frac{∂L}{∂o_{2}}\frac{∂o_2}{∂h_{2}}=W_{hh}^\intercal\frac{∂L}{∂h_{3}} + W_{qh}^\intercal\frac{∂L}{∂o_{2}} \] 相关原式：$h_t=W_{hx}x_t+W_{hh}h_{t-1}$ ，$ o_t=W_{qh}h_t $

同理： \[ \frac{∂L}{∂h_{1}} =W_{hh}^\intercal\frac{∂L}{∂h_{2}} + W_{qh}^\intercal\frac{∂L}{∂o_{1}} \] 因此对于时间步 t<T，存在 \[ \frac{∂L}{∂h_{t}} =\frac{∂L}{∂h_{t+1}}\frac{∂h_{t+1}}{∂h_{t}} + \frac{∂L}{∂o_{t}}\frac{∂o_t}{∂h_{t}}=W_{hh}^\intercal\frac{∂L}{∂h_{t+1}} + W_{qh}^\intercal\frac{∂L}{∂o_{t}} \] 我们根据之前已知：$\frac{∂L}{∂h_{T}} = prod(\frac{∂L}{∂o_t},\frac{∂o_t}{∂h_{T}})=W_{qh}^\intercal\frac{∂L}{∂o_t}$

带入公式得到 \[ \frac{∂L}{∂h_{t}} =W_{hh}^\intercal W_{qh}^\intercal\frac{∂L}{∂o_{t+1}} + W_{qh}^\intercal\frac{∂L}{∂o_{t}} \] 那么L对于$h_2和h_1$ 的求导如下 \[ \frac{∂L}{∂h_{2}} = W_{hh}^\intercal W_{qh}^\intercal\frac{∂L}{∂o_{3}} + W_{qh}^\intercal\frac{∂L}{∂o_{2}} \]

\[ \begin{align*} \frac{∂L}{∂h_{1}} &=W_{hh}^\intercal\frac{∂L}{∂h_{2}} + W_{qh}^\intercal\frac{∂L}{∂o_{1}} \\ &= W_{hh}^\intercal W_{hh}^\intercal W_{qh}^\intercal\frac{∂L}{∂o_3}+ W_{hh}^\intercal W_{qh}^\intercal\frac{∂L}{∂o_{2}}+ W_{qh}^\intercal\frac{∂L}{∂o_{1}} \end{align*} \]

将上面的递归公式展开，对任意时间步1≤t≤T，我们可以得到目标函数有关隐藏状态梯度的通项公式 \[ \frac{∂L}{∂h_{t}} = \sum^T_{i=t}{((W_{hh}^\intercal)^{T-i} (W_{qh}^\intercal)\frac{∂L}{∂o_{T+t-i}})} \] 由上式中的指数项可见，当时间步数 T 较大或者时间步 t 较小时，目标函数有关隐藏状态的梯度较容易出现衰减和爆炸。

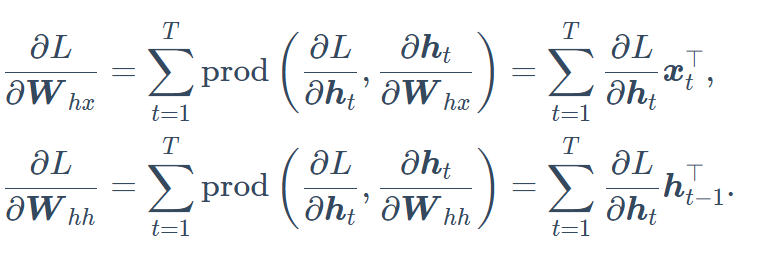

这也会影响其他包含 $∂L/∂h_t$ 项的梯度，例如隐藏层中模型参数的梯度 $∂L/∂W_{hx}$ 和 $∂L/∂W_{hh}$

我们已在3.14节里解释过，每次迭代中，我们在依次计算完以上各个梯度后，会将它们存储起来，从而避免重复计算。例如，由于隐藏状态梯度 $∂L/∂h_t$ 被计算和存储，之后的模型参数梯度 $∂L/∂W_{hx}$ 和 $∂L/∂W_{hh}$ 的计算可以直接读取 $∂L/∂h_t$ 的值，而无须重复计算它们。

此外，反向传播中的梯度计算可能会依赖变量的当前值。它们正是通过正向传播计算出来的。举例来说，参数梯度 $∂L/∂W_{hh}$ 的计算需要依赖隐藏状态在时间步$t=0,…,T−1$的当前值 $h_t$ （$h_0$是初始化得到的）。这些值是通过从输入层到输出层的正向传播计算并存储得到的。
