动手学深度学习 5.12 稠密连接网络（DenseNet）

发表于

前言

从零开始学习ai文章系列计划是个人在《动手学深度学习》和《磨菇书》两本书的学习中的个人笔记，文章也会以课本中的章节分开，即每个章节一片笔记。我会尽量的把主要内容以及遇到的难点进行记录与解决，如果哪里有错误的欢迎指正。或者不清晰的可以直接查看原文部分。

《动手学深度学习》原文（课本）：https://tangshusen.me/Dive-into-DL-PyTorch/#/

《动手学深度学习》代码：https://github.com/ShusenTang/Dive-into-DL-PyTorch

（由于有时候公式太多，可能会直接贴图片）

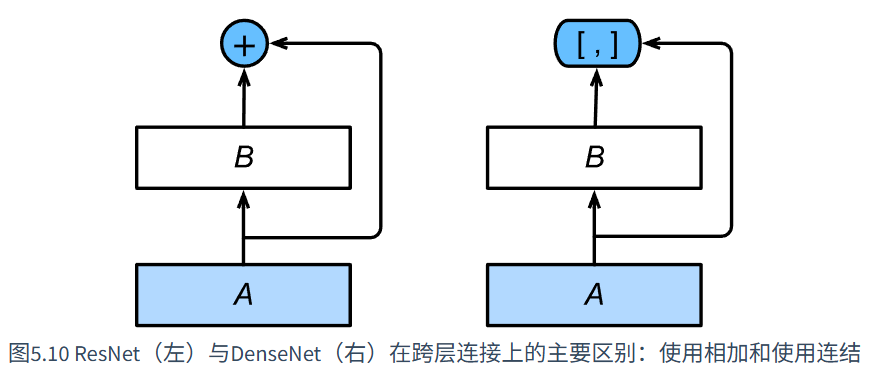

ResNet中的跨层连接设计引申出了数个后续工作。本节我们介绍其中的一个：稠密连接网络（DenseNet） [1]。 它与ResNet的主要区别如图5.10所示。

与ResNet的主要区别在于，DenseNet里模块B的输出不是像ResNet那样和模块A的输出相加，而是在通道维上连结。这样模块A的输出可以直接传入模块B后面的层。

DenseNet的主要构建模块是稠密块（dense block）和过渡层（transition layer）。前者定义了输入和输出是如何连结的，后者则用来控制通道数，使之不过大。

1. 稠密块

DenseNet使用了ResNet改良版的“批量归一化、激活和卷积”结构，我们首先在conv_block函数里实现这个结构。

1
2
3
4
5
6
7
def conv_block(in_channels, out_channels):
    blk = nn.Sequential(
        nn.BatchNorm2d(in_channels),
        nn.ReLU(),
        nn.Conv2d(in_channels, out_channels, kernel_size=3, padding=1)
    )
    return blk

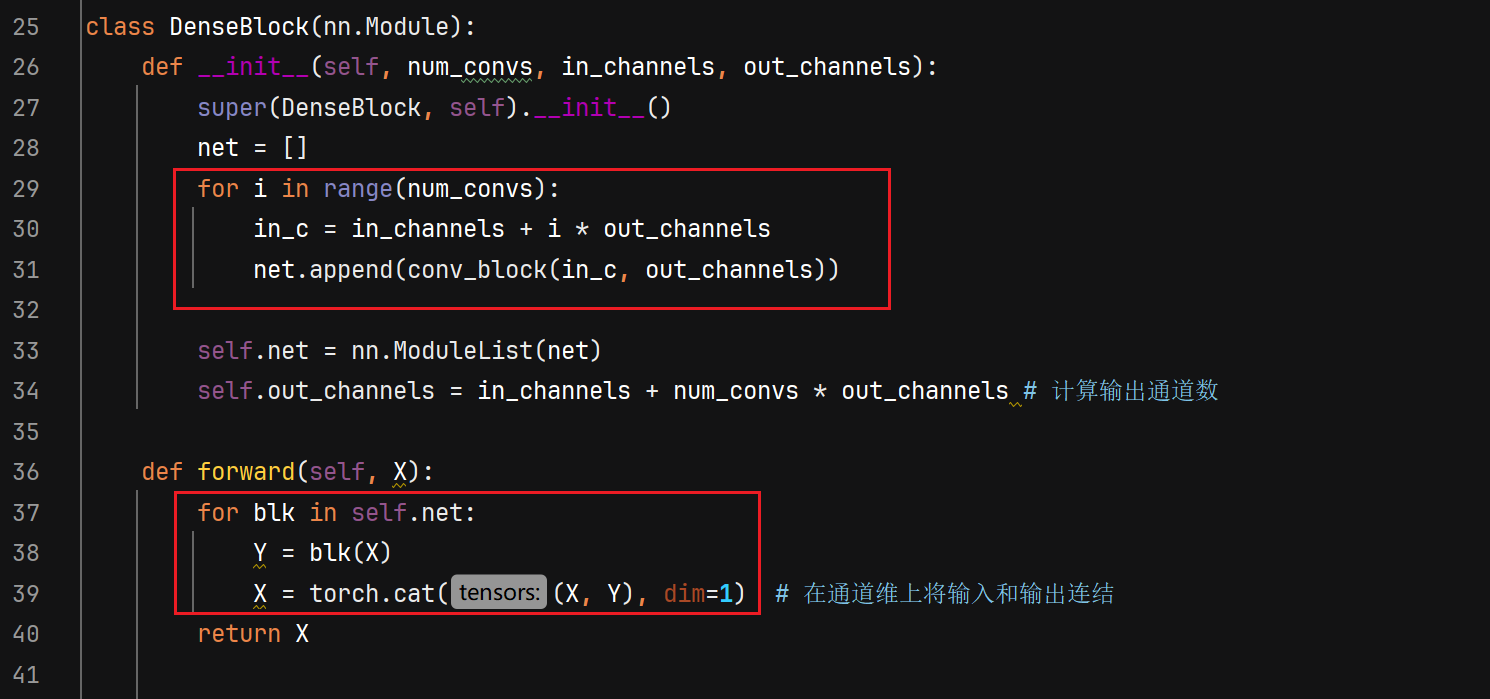

稠密块由多个conv_block组成，每块使用相同的输出通道数。但在前向计算时，我们将每块的输入和输出在通道维上连结。

简单理解模型组成

第一层 net( input , ouput)

第二层 net( input + output , output )

第三层 net( input + 2*output , output )

每层的作为输入的上一层输出都会叠加一次output。前向计算同理。

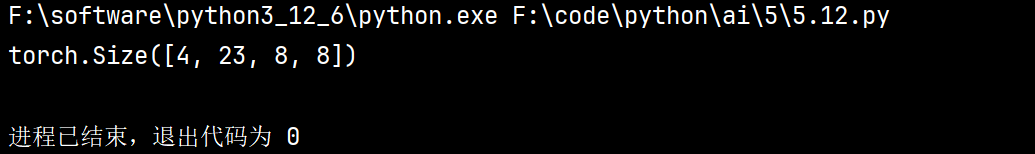

在下面的例子中，我们定义一个有2个输出通道数为10的卷积块。使用通道数为3的输入时，我们会得到通道数为3+2×10 = 23的输出。卷积块的通道数控制了输出通道数相对于输入通道数的增长，因此也被称为增长率（growth rate）。

1
2
3
4
5
blk = DenseBlock(2, 3, 10)
X = torch.rand(4, 3, 8, 8)
Y = blk(X)

print(Y.shape) # torch.Size([4, 23, 8, 8])

2. 过渡层

由于每个稠密块都会带来通道数的增加，使用过多则会带来过于复杂的模型。过渡层用来控制模型复杂度。

它通过1×1卷积层来减小通道数，并使用步幅为2的平均池化层减半高和宽，从而进一步降低模型复杂度。

1
2
3
4
5
6
7
def transition_block(in_channels, out_channels):
    blk = nn.Sequential(
            nn.BatchNorm2d(in_channels),
            nn.ReLU(),
            nn.Conv2d(in_channels, out_channels, kernel_size=1),
            nn.AvgPool2d(kernel_size=2, stride=2))
    return blk

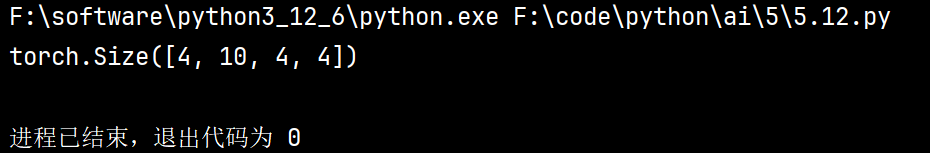

对上一个例子中稠密块的输出使用通道数为10的过渡层。此时输出的通道数减为10，高和宽均减半。

1
2
blk = transition_block(23, 10)
print(blk(Y).shape) # torch.Size([4, 10, 4, 4])

3. DenseNet模型

我们来构造DenseNet模型。DenseNet首先使用同ResNet一样的单卷积层和最大池化层。

1
2
3
4
5
net = nn.Sequential(
        nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3),
        nn.BatchNorm2d(64),
        nn.ReLU(),
        nn.MaxPool2d(kernel_size=3, stride=2, padding=1))

类似于ResNet接下来使用的4个残差块，DenseNet使用的是4个稠密块。

同ResNet一样，我们可以设置每个稠密块使用多少个卷积层。这里我们设成4，从而与上一节的ResNet-18保持一致。

稠密块里的卷积层通道数（即增长率）设为32，所以每个稠密块将增加128个通道。

1
2
3
4
5
6
7
8
9
10
11
12
num_channels, growth_rate = 64, 32  # num_channels为当前的通道数
num_convs_in_dense_blocks = [4, 4, 4, 4]

for i, num_convs in enumerate(num_convs_in_dense_blocks):
    DB = DenseBlock(num_convs, num_channels, growth_rate)
    net.add_module("DenseBlosk_%d" % i, DB)
    # 上一个稠密块的输出通道数
    num_channels = DB.out_channels
    # 在稠密块之间加入通道数减半的过渡层
    if i != len(num_convs_in_dense_blocks) - 1:
        net.add_module("transition_block_%d" % i, transition_block(num_channels, num_channels // 2))
        num_channels = num_channels // 2

同ResNet一样，最后接上全局池化层和全连接层来输出。

1
2
3
4
net.add_module("BN", nn.BatchNorm2d(num_channels))
net.add_module("relu", nn.ReLU())
net.add_module("global_avg_pool", d2l.GlobalAvgPool2d()) # GlobalAvgPool2d的输出: (Batch, num_channels, 1, 1)
net.add_module("fc", nn.Sequential(d2l.FlattenLayer(), nn.Linear(num_channels, 10)))

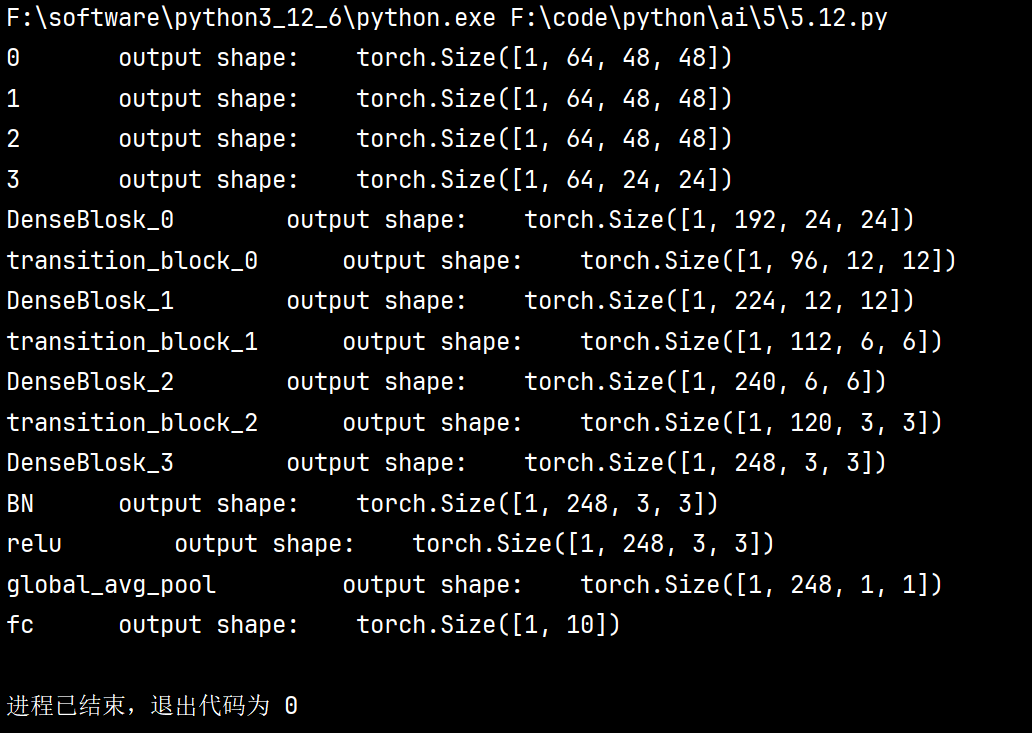

我们尝试打印每个子模块的输出维度确保网络无误：

1
2
3
4
X = torch.rand((1, 1, 96, 96))
for name, layer in net.named_children():
    X = layer(X)
    print(name, '\t\toutput shape:\t', X.shape)

4. 获取数据并训练模型

由于这里使用了比较深的网络，本节里我们将输入高和宽从224降到96来简化计算。

1
2
3
4
5
6
7

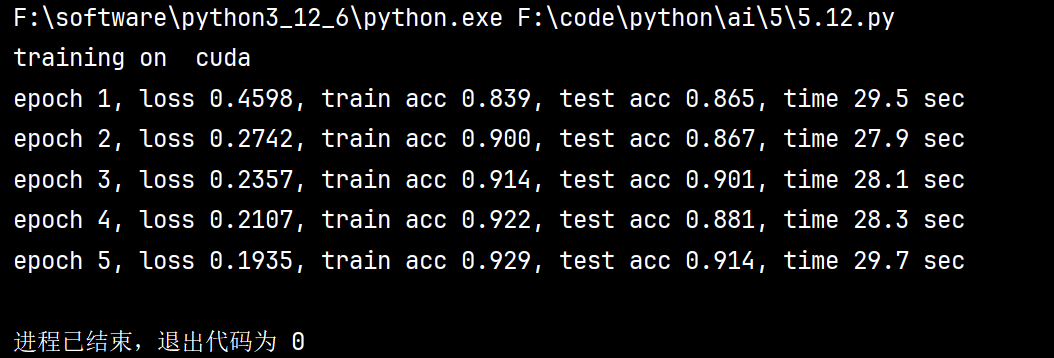

batch_size = 256
# 如出现“out of memory”的报错信息，可减小batch_size或resize
train_iter, test_iter = d2l.load_data_fashion_mnist(batch_size, resize=96)

lr, num_epochs = 0.001, 5
optimizer = torch.optim.Adam(net.parameters(), lr=lr)
d2l.train_ch5(net, train_iter, test_iter, batch_size, optimizer, device, num_epochs)
